超声波风速仪，是西安集灵公司创始人萨贤春教授潜心研发的与集灵智能通风系统相配套的煤矿用最新风速仪产品，该产品在矿井测风技术上属独创技术，目前在国内外属独创产品。此超声波风速仪，以大距离超声测风技术测量巷道中部的一条或多条超声扫描线的平均风速来代表整个巷道的平均风速，打破了常规的“以点带面”测风方式，极大地提高了巷道风速测量的准确性和实时性。

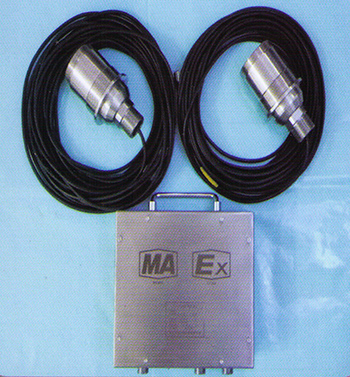

超声波风速仪

  传感器技术指标

■ 测量原理：超声波，时差法测量

■ 测量范围：-15m/s至15m/s

■ 分辨率：0.01m/s

■ 测量精度：±0.1m/s

■ 响应时间：120s（与换能器安装距离有关，距离近时间短）

■ 安装距离：1-12m（换能器安装距离）

■ 安装高度：根据测风巷道截面决定

■ 安装角度：与巷道轴线成30-60°，一般为45°

■ 测量显示：四行LCD汉字显示

■ 状态显示：4LED灯显示4种状态

■ 数据接口：RS485输出

■ 环境温度：0-40℃

■ 供电电压：DC18V（本质安全电源）

■ 防护等级：IP54

■ 通讯距离：≤1km

■ 测量分站：

测量时间间隔：90秒--15分钟任意设置；

分站数据存储容量：7000组数据；

分站操作方式：中文菜单式；

井下电源防爆形式：隔爆兼本安型。

  精确测风原理

YFC15型煤矿用风速仪创新性的将超声波时差法测量原理应用于矿井风速测量，能够精确的测量巷道正、反向风速，并得到测量断面的平均风速。

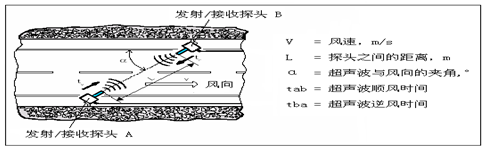

测风原理图

风速计算：

L为超声波路径，即测量距离，α为声波方向与风向之夹角

  测风方式

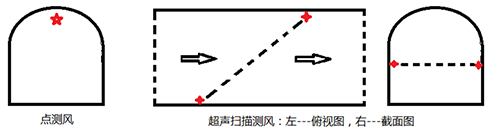

 精确测风方式图

常规的矿井测风探头是安装在巷顶下20cm处（上左图-点测风），测量的是该处的“点风速”。显然，由于位置关系，用其来代表整个巷道的平均风速是极其不准确的。

集灵精确测风系统改变了这种测风方式（上图右-超声扫描测风），以大距离超声测风技术测量巷道中部的一条或多条超声扫描线的平均风速来代表整个巷道的平均风速，极大地提高了巷道风速测量的准确性和实时性。

  YFC15型煤矿用风速仪特点

■ YFC15型煤矿用风速仪是为满足煤矿风速、风量高精度实时测量的需要而研制的创新型风速测量产品。

■ YFC15型煤矿用风速仪换能器安装在巷道的两个侧面，与巷道轴线形成30-60°的夹角，所测量的风速是这个测线的平均风速。解决了传统风速测量只能测量一个点，且风速仪安装点只能放置在距巷道顶部一定距离，不能准确代表断面风速的弊病，在测量方式上是一个革命性的创新。

■ YFC15型矿用风速仪采用超声波测量风速，整个装置无移动或运动部件，使得装置的可靠性高而维护量降低。

■ YFC15型煤矿用风速仪由两个换能器和一个仪器主机构成，换能器和仪器外壳均采用304不锈钢作为外壳材料，防锈、防蚀、强度高。

■ YFC15型煤矿用风速仪能够与矿井三堆地质系统配套，形成全新的矿井通风三维动态监测系统，在矿井通风网络的编制与网络解算系统软件的支持下，达到精确设计与监测的目的，完成绘制矿井通风系统面图、通风网络图：风机调节，自然分风，按需分风的解算：最优设计与改造；定点调解计算；风网管理；风机管理；通风报表；故障诊断和灾变处理等。

■ YFC15型煤矿用风速仪采用RS485作为数据传输接口，也可扩展其它以太网光纤接口，既可现场通过计算机设定和读取参数，也方便与各类监控系统配套使用。

■ YFC15型煤矿用风速仪可以单独组网，应用于煤矿测风巷的风速测量，也可以作为传统在线式各类风速仪的升级换代产品，接入煤矿安全监控系统，实现系统数据的有机融合。

实际应用

  资质证书

2018年1月9日，该煤矿用风速仪正式取得了“安标国家矿用产品安全标志中心”颁发的矿用产品安全标志证书。

授权书与安标证书
