集灵矿井智能通风系统是运用全新的测控方法测量矿井风速，并在真三维井巷模型的基础上对矿井通风系统进行智能分析，是矿井通风、安全生产、现场管理、技术管理和系统节能的革命性突破。

系统能够满足《煤矿安全规程》中对矿井通风动态监测的需求。 可构建三维矿山模型和三维通风模型，建立三维矿井通风仿真分析系统；接入超声波风速仪精确测量的巷道内实时风速，实时解算井下所有巷道内风量；实时接入各类通风安全监测数据，实现全矿井的实时通风安全监测。

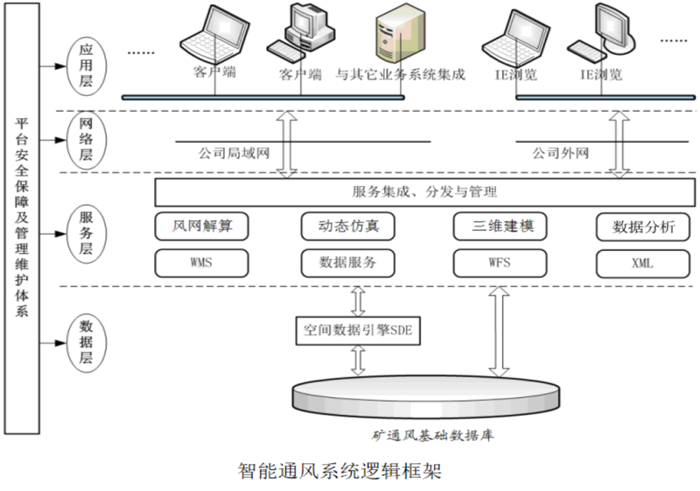

矿井智能通风系统的系统架构如下图所示：

矿井智能通风系统在逻辑上分为以下四个层次：

数据层：数据层包含两方面内容，一方面是存储各种数据，包括地理信息数据（测量类空间数据）、井巷工程属性数据、通风设备设施数据、瓦斯监控等各类业务数据、专题数据（系统基础和运行配置数据）等多种类型和格式的数据；另一方面是通过空间数据引擎和传统数据库交互方式与服务层进行数据业务交互。

服务层：服务层负责集成、分发和管理本系统的各种服务业务。

网络层：网络层负责数据传输和服务发布，包括C/S和B/S两种模式。

应用层：应用层包含智能通风系统的桌面版和网络版的各种功能和应用，同时为通风系统的功能改进及其与其它专业化应用系统的集成提供接口。

智能通风系统的功能架构如下图所示：

智能通风系统的功能架构

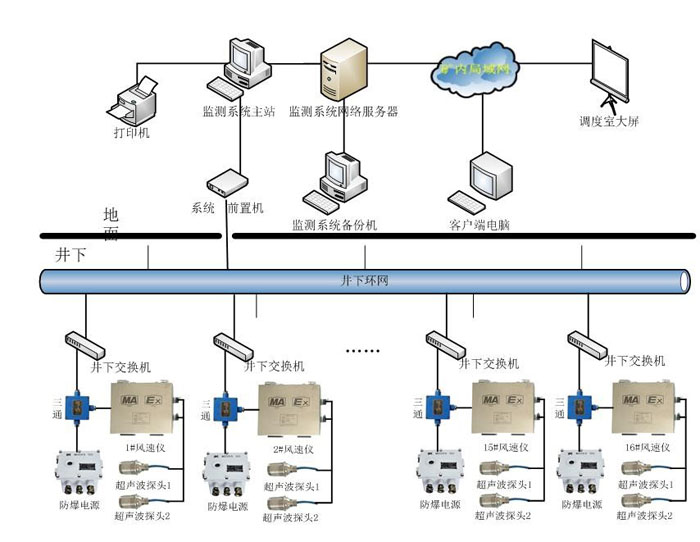

智能通风系统通过风速传感器进行数据采集，通过煤矿专线或环型以太网将数据传输到中控站，再通过局域网将数据发送到通风监测系统数据库。系统软件实现对数据的分析和专业功能的实现。

图中：

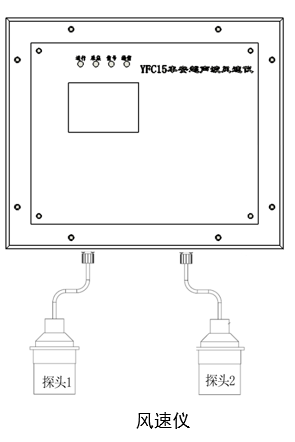

①风速仪—YFC15型风速仪，数据采集、暂存、显示、传输；每套风速仪由一个主机和两个超声波测风探头组成。

②监控系统主控站—IPC610型工控机，监测数据管理；

③监控系统服务器—RH2288HV3 服务器，数据分析处理，信息发布服务。

④客户端—通风业务网络化办公，运行智能通风系统网络版，查询实时风网运行情况；负责通风系统三维数据的整理。

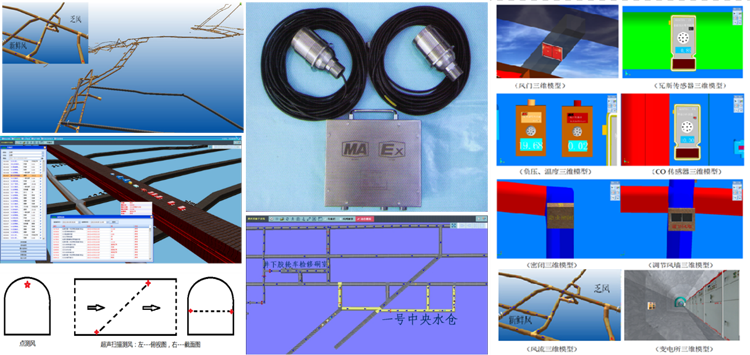

矿井智能通风系统分为桌面版和网络版，桌面版主要用于三维建模、通风制图、风网优化、风网仿真等；网络版主要用于通风管理和通风业务网络化办公。

桌面版系统由C/S模块和网络发布模块组成，C/S模块包括数据采集、数据处理、数据分析、用户和系统管理等功能；网络版系统包括数据浏览，图表浏览、三维模型和动画浏览等功能。

矿井智能通风系统相关应用
